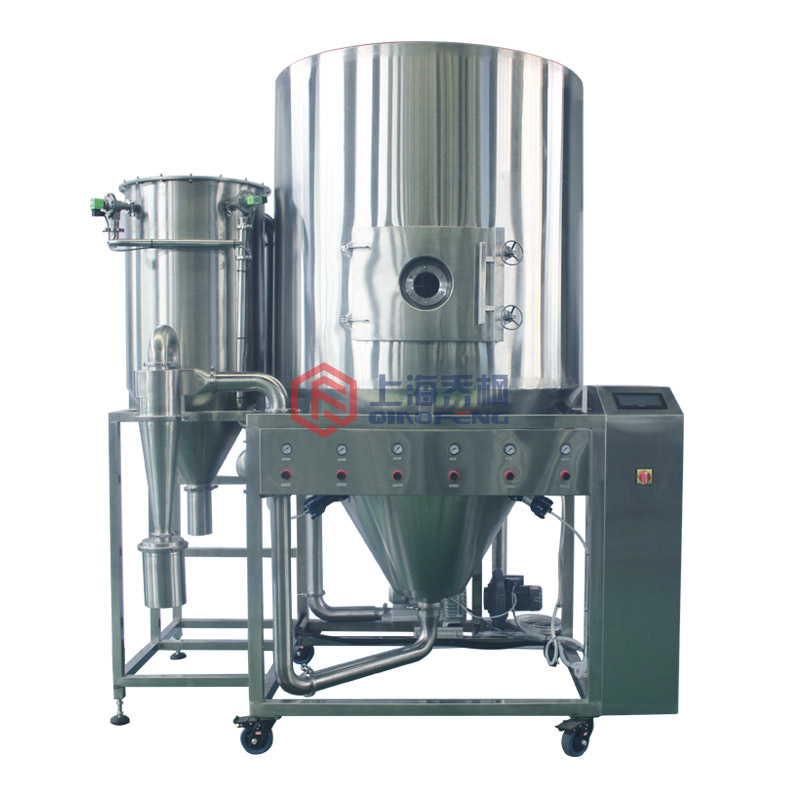

設備簡介
本款噴霧干燥機由八個系統組成，即供料系統、霧化系統、干燥塔、物料回收系統、 尾氣處理系統、加熱系統、管道系統和控制系統。
設備原理介紹
噴霧干燥器使處理溶液、懸浮液或泥漿狀物料的干燥設備，基本流程為料液通過霧化器，形成霧滴分散在熱氣流中。空氣經鼓風機送入空氣加熱器預熱，然后進入噴霧干燥器，與霧滴接觸干燥。產品中一部分落入塔底與氣體分離，另一部分由引風機吸入旋風分離器 經分離后將尾氣排空。 氣流式噴霧干燥機因使用氣流式霧化器而得名。氣流式霧化器的工作原理是利用高速氣流使液膜產生分裂。高速氣流采用壓縮空氣。料液的流速很低，當壓縮空氣以很高的環隙速度從霧化器噴出時，兩者存在很大的速度差，使氣液之間產生摩擦力和剪切力。液體 在瞬間被拉成一條條細長的絲，這些液絲在較細處很快斷裂而形成微小的霧滴。 離心噴霧干燥機主要是利用旋轉霧化器高速旋轉力將霧滴甩出，同樣是經熱風干燥后成為粉末或者顆粒。而本款噴霧干燥機是離心與氣流兩用型，當實驗需求粉末那采用氣流式，氣流式使用壽命長，不易損壞，同時這也是離心霧化器的缺點，當實驗需求均勻粉末或者顆粒時選離心霧化系統噴霧干燥。
設備參數：
? 塔體內徑 | Φ1100mm |
? 塔體外徑 | Φ1300mm |
? 進風量 | 600 m3/h ，變頻器調節 |
?引風量 | 600 m3/h |
? 進風溫度 | 160-250°C |
? 出風溫度 | 95°C。 |
? 水分蒸發量 | 10 kg/h 。 |
? 含固量 | 10-15% |
? 熱源 | 電加熱 |
?收料方式 | 布袋除塵、塔底、旋風三點收料。 |
?布袋材質 | 日本東麗 |
?霧化方式 | 離心、氣流雙用式 |
?是否含布袋除塵系統 | 含 |
?帶吹掃裝置 | 防粘壁 |
?振打裝置 | 脈沖式 |
